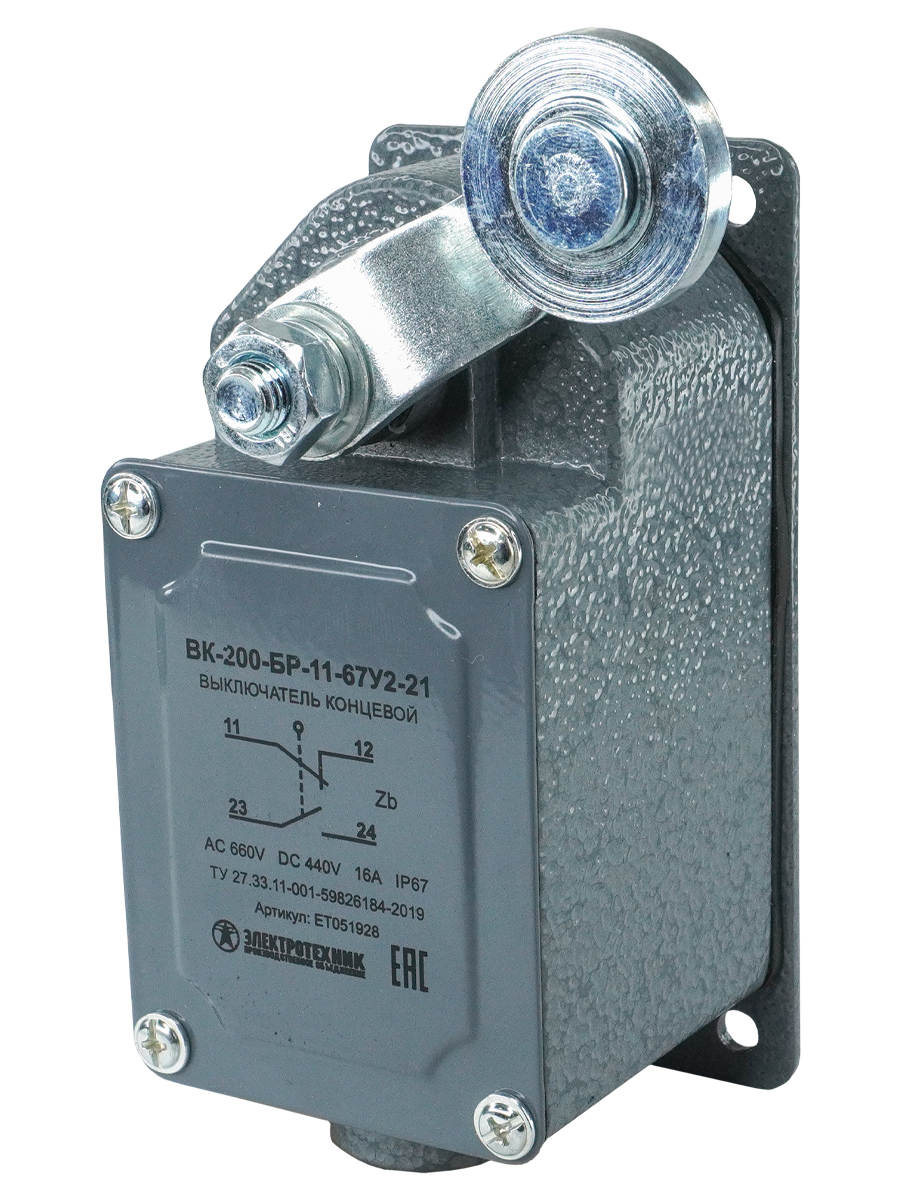

| Наименование изделия | выключатель концевой ВК-200 |
| Номинальный рабочий ток In | 16 А |
| Номинальное рабочее напряжение, Ue | 660В AC, 440В DC |
| Тип сальника для ввода внешних проводов | MG20 |
| Тип привода | рычаг с роликом, ход вправо, самовозврат |
| Способ крепления | основанием корпуса винтами |
| Механическая износостойкость, циклов ВО | 1 000 000 |
| Степень защиты | IP67 |
| Материал корпуса (оболочки) | силумин |
| Климатическое исполнение и категория размещения | У2 |
| Условия использования | под навесом |
| Коммутационная износостойкость, циклов ВО | 1 000 000 |
| Контактная группа | 1з+1р (1no+1nc) |
| Габаритные размеры LхHхB, мм | 155х75х60 |
| Допустимое количество включений в час | 600 |
| Контактная группа | 1з+1р (1no+1nc) |
| Тип сальника для ввода внешних проводов | без сальника |
| Габаритные размеры LхHхB, мм | 155х75х60 |
| Механическая износостойкость, циклов ВО | 1 000 000 |
| Номинальный рабочий ток In | 16 А |
| Тип привода | рычаг с роликом, ход вправо, самовозврат |
| Номинальное рабочее напряжение, Ue | 660В AC, 440В DC |
| Наименование изделия | выключатель концевой ВК-200 |
| Способ крепления | основанием корпуса винтами |
| Степень защиты | IP67 |
| Кол-во в транспортной упаковке, шт | 24 |
| Артикул производителя | ET051928 |
- Простая ручная установка направления рабочего хода;
- Возможность ручного изменения ступени выключателя;
- Высокая коммутационная и механическая износостойкость;
- Высокая степень защиты от воздействия влаги и пыли.
|
ВК |
- |
ХХХ |
- |
Х |
Х |
- |
Х |
Х |
- |
ХХ |
ХХ |
- |
Х |
Х |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
200 – без сальникового ввода;
300 – с сальниковым вводом.
А – Серебряные контакты – 2 500 000 циклов ВО.
Б – Биметаллические контакты – 1 000 000 циклов ВО.
Р – рычаг с роликом;
В – V образный рычаг;
С – селективный привод.
1 - 1з + 1р.
1 – Базовое (107 х 44 мм);
2 – Широкое основание.
1 – ступень 1;
2 – ступень 2;
3 – ступень 3;
4 – ступень 4;
1 – ход вправо с самовозвратом;
2 – ход влево с самовозвратом;
3 – ход вправо без самовозврата;
4 – ход влево без самовозврата;
5 – ход вправо и влево без самовозврата.
Производим и поставляем. Товар сертифицирован.
Концевые (путевые) выключатели серии ВК-200, ВК-300 предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
