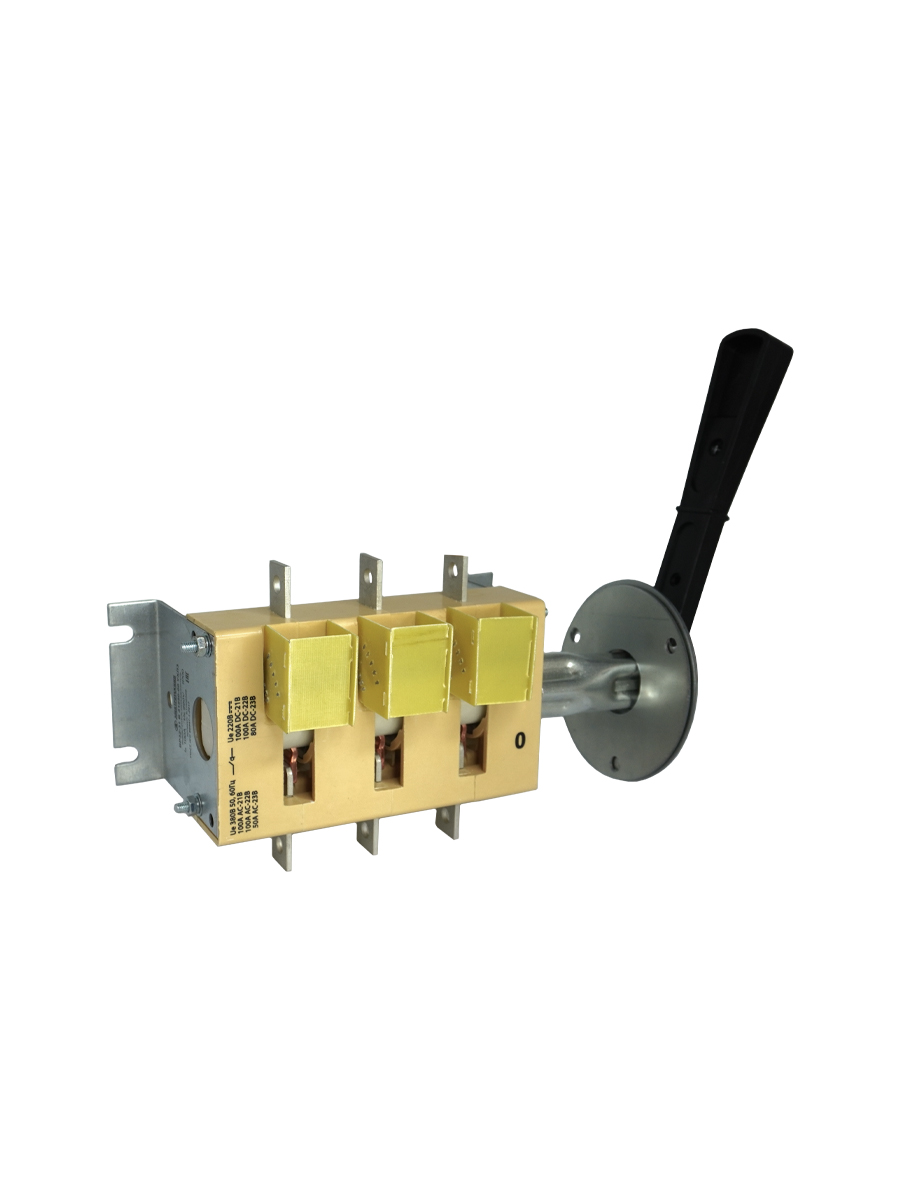

| Наименование изделия | выключатель-разъединитель ВР32 |
| Номинальный ток, In | 250А |
| Номинальное рабочее напряжение, Ue | 660В/50Гц АС, 440В DC |
| Исполнение разъединителя по количеству пооюсов и направлений | трехполюсный на одно направление |
| Количество направлений | 1 |

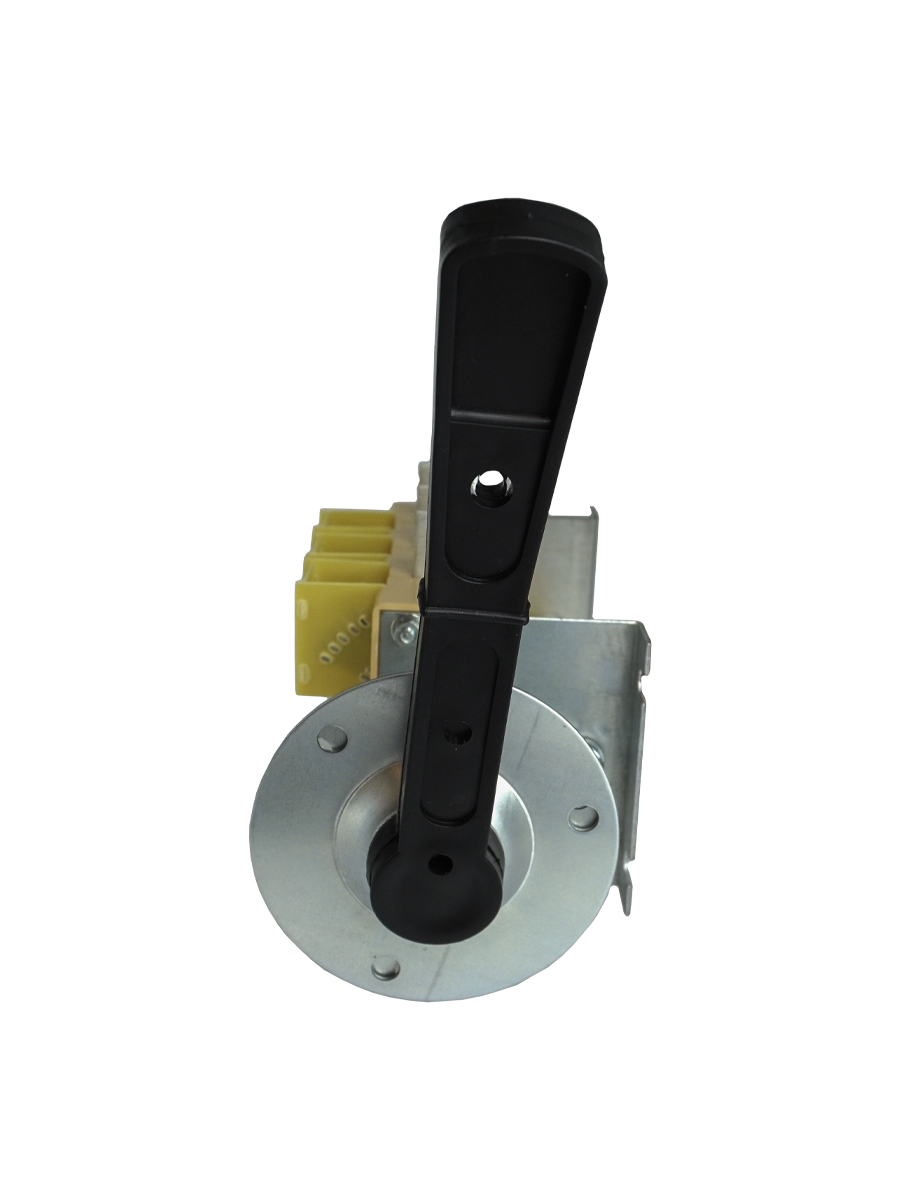

| Тип рукоятки ручного привода | съёмная боковая смещённая рукоятка |
| Наличие дугогасительных камер | есть |
| Способ крепления | винтами к панели |
| Степень защиты | IP32 |
| Условия использования | в закрытых помещениях |
| Габаритные размеры LхHхB, мм | 282х218х242 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Габаритные размеры LхHхB, мм | 282х218х242 |
| Расположение внешних контактных выводов | перпендикулярно плоскости монтажа |

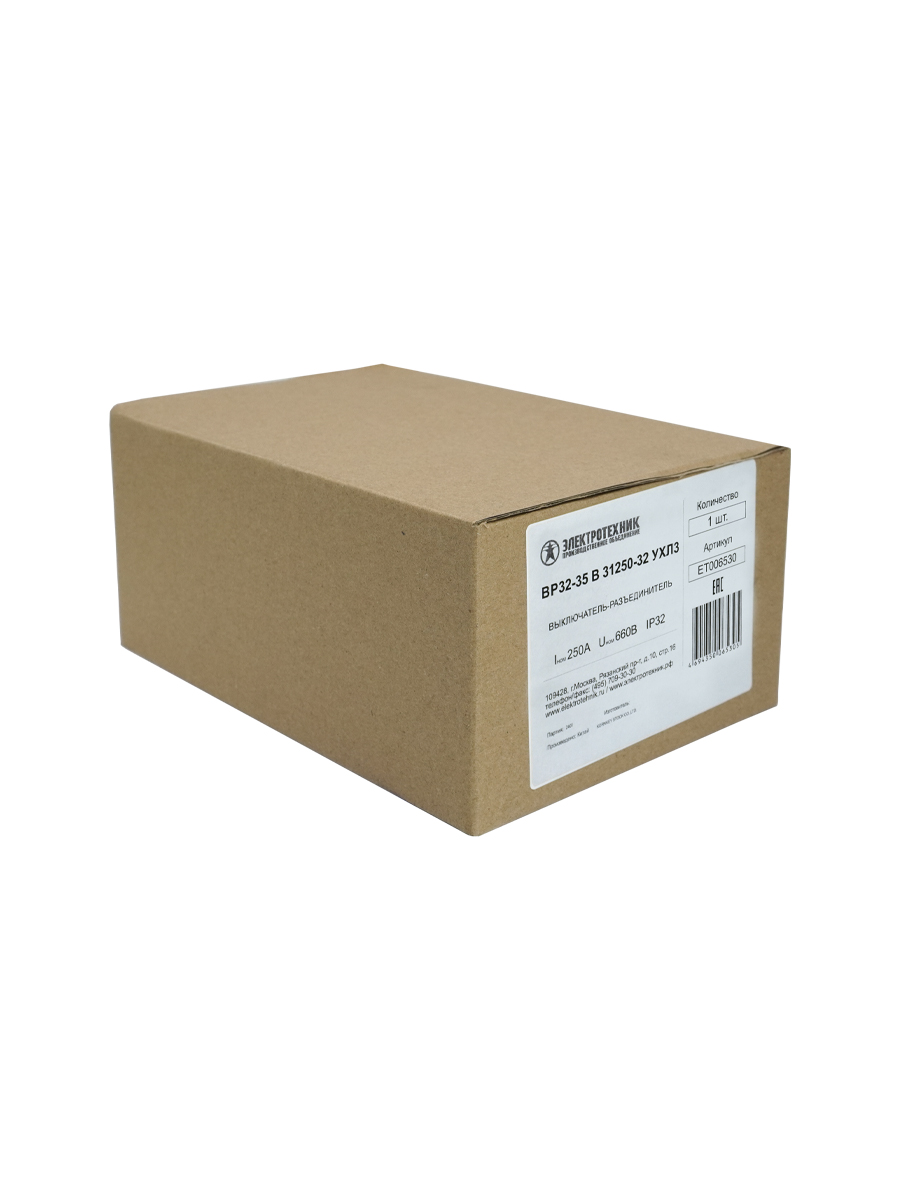

| Кол-во в транспортной упаковке, шт | 12 |
| Артикул производителя | ET006530 |
- Конструкция контактной системы ножевого типа с двойным видимым разрывом цепи;
- Применение механически прочных и не поддерживающих горение пластических материалов;
- Токоведущие элементы из высококачественной электротехнической меди марки М1;
- Широкий выбор типоисполнений:
- по номинальному току;
- по виду ручного привода, в том числе с передней поворотной рукояткой;
- по количеству направлений и полюсов;
- по расположению контактных выводов;
- Наличие вспомогательных контактов.
|
ВР32 |
- |
ХХ |
Х |
Х |
Х |
Х |
Х |
Х |
- |
ХХ |
|
УХЛ3 |
|
1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
9 |
|
10 |
31 – 100А; 35 – 250А: 37 – 400А; 39 – 630А.
А – несъемная рукоятка; В – съемная рукоятка.
3 – трехполюсный на одно направление;
7 – трехполюсный на два направления.
0 – отсутствие дугогасительных камер;
1 – наличие дугогасительных камер.
1 – параллельно плоскости монтажа;
2 – перпендикулярно плоскости монтажа.
0 – без рукоятки;
2 – боковая рукоятка;
4 – передняя смещенная рукоятка;
5 – боковая смещенная рукоятка.
0 – без вспомогательных контактов;
1 – с вспомогательными контактами.
00 – IP00; 32 – IP32.
Производим и поставляем. Товар сертифицирован.
Выключатели-разъединители (выключатели нагрузки) серии ВР32 предназначены для ручной коммутации силовых электрических цепей номинальным напряжением до 660В переменного тока и 440В постоянного тока в устройствах распределения электрической энергии.
