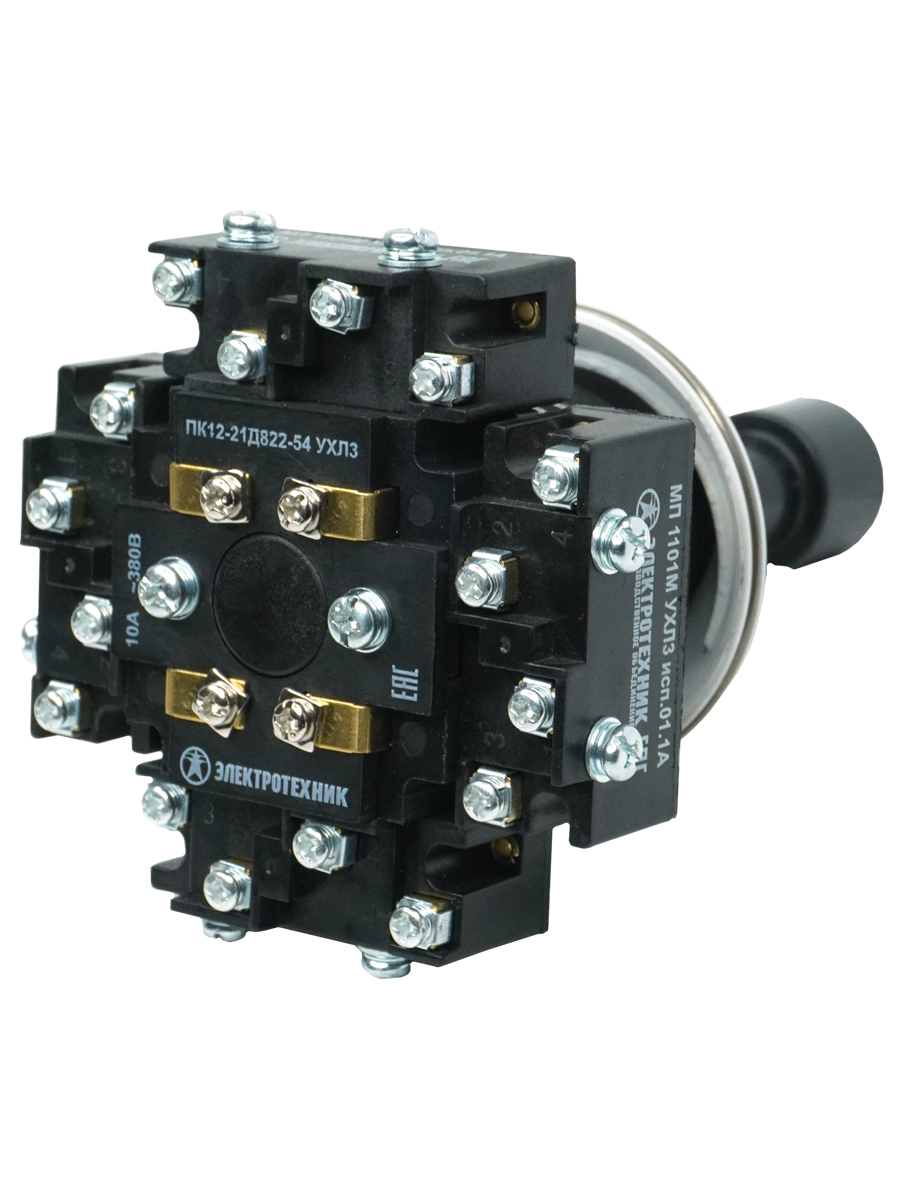

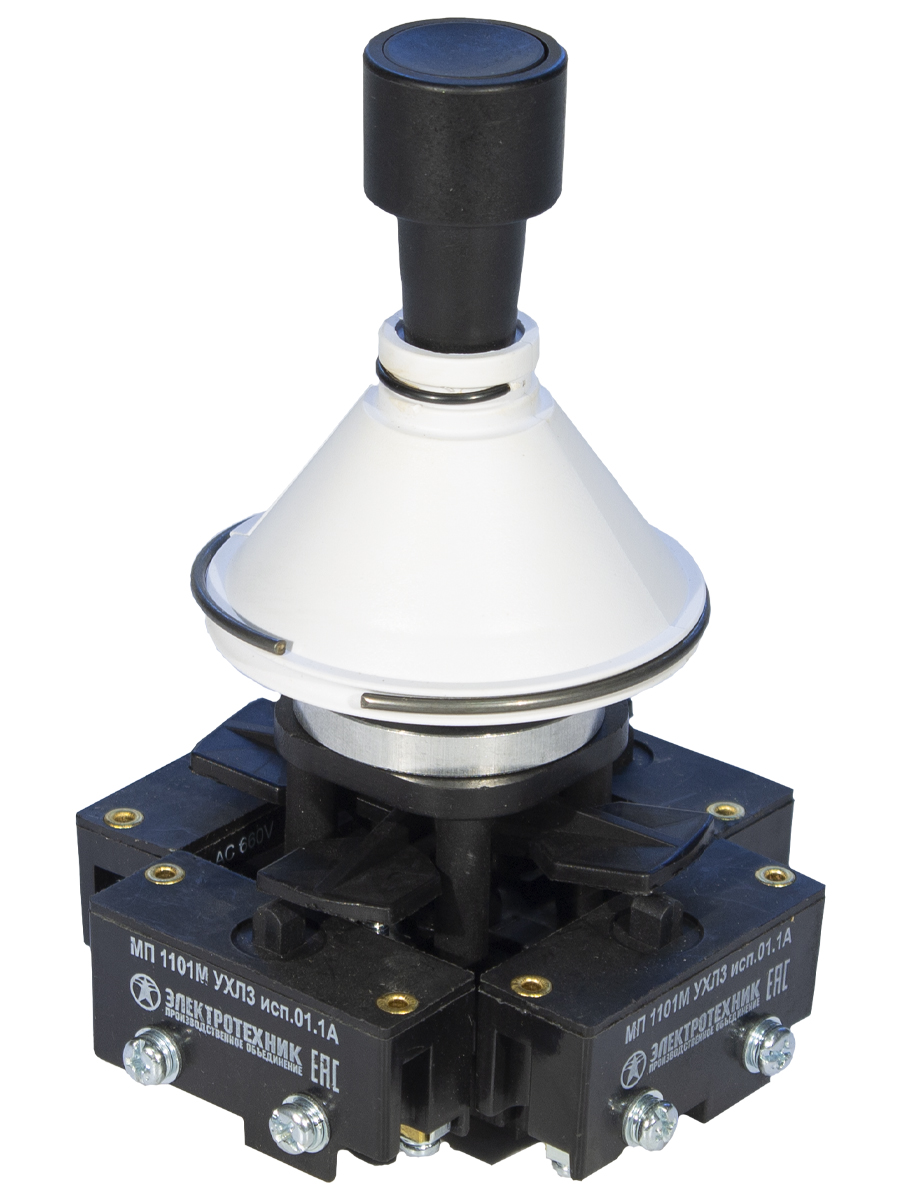

ПК12-21Д822-54 УХЛ3, 380В/50Гц, 10А, с защитой от попадания стружки, рукоятка - 8 полюсов с пятью фиксирующими положениями, толкатель - 2 полюса, IP54, переключатель крестовой (ЭТ)

Много
ПК12-21Д822-54 УХЛ3, 380В/50Гц, 10А, с защитой от попадания стружки, рукоятка - 8 полюсов с пятью фиксирующими положениями, толкатель - 2 полюса, IP54, переключатель крестовой  (ЭТ)
  • Технические характеристики
    Номинальный рабочий ток, In10A
    Номинальное рабочее напряжение, Ue380AC, 220DC
    Степень защитыIP54
    Климатическое исполнение и категория размещенияУХЛ3
    Габаритные размеры LхHхB, мм96x96x140
    Материал корпуса (оболочки)негорючий пластик
    Наименование изделияпереключатель крестовый
    Номинальное рабочее напряжение, Ue220В DC, 380В AC
    Степень защитыIP54
    Кол-во в транспортной упаковке, шт1
    Артикул производителяET001484
  • Назначение

    Переключатели крестовые (джойстики промышленные) серии ПК12 используются в металлообрабатывающих и деревообрабатывающих станках, а также в других устройствах, при управлении которыми необходима визуальная связь между положением рукоятки переключателя и направлением движения рабочего органа устройства.

  • Преимущества

    - надёжность, высокий запас прочности изделий

    - токоведущие части из меди

    - конструктив выполнен компактно, практично, надёжно

    - контактная группа с содержанием серебра

    - пожаробезопасность (используются только негорючие материалы, гарантия от воспламенения и распространения горения)

    - экологическая безопасность (материалы, используемые при производстве не содержат веществ, опасных для здоровья и окружающей среды)

     - искробезопасность (конструкция контактного модуля выполняет роль дугогасительной камеры).

  • Габаритные размеры, схема

    Общий вид и габаритные размеры крестовых переключателей ПК12-21-801 и ПК12-21-802: 1 – приводная рукоятка; 2 – управляющая крестовина; 3 – корпус; 4 – сферический подпятник; 5 – микровыключатель.

    Общий

    Общий вид и габаритные размеры крестовых переключателей ПК12-21-821 и ПК12-21-822: 1 – толкатель; 2 – внешний вывод

    Общий

    Общий вид и габаритные размеры крестовых переключателей ПК12-21Д801 и ПК12-21Д802: 1 – пластмассовый колпак

    Общий

    Общий вид и габаритные размеры крестовых переключателей ПК12-21Д821 и ПК12-21Д822

    Общий

    Электрическая схема переключателей ПК12-21-801, ПК12-21Д801, ПК12-21-802, ПК12-21Д802

    Электрическая

    Электрическая схема переключателей ПК12-21-821, ПК12-21Д821, ПК12-21-822, ПК12-21Д822

    Электрическая

    Размеры установочного отверстия в панели для установки переключателей

    Размеры

    Размеры установочных резиновых прокладок. В качестве контактных элементов в переключателях применены микровыключатели типа МП1101

    Размеры

    Электрическая схема включения нагрузки

    Электрическая
  • Структура условного обозначения

    ПК

    12

    -

    21

    Х

    Х

    Х

    Х

    -

    ХX



    XXX3

    0

    1



    2

    3

    4

    5

    6

    7

    8

    0. ПК - переключатель крестовый;

    1. 12 - номер серии;

    2. 21 - номинальный ток: 10А;

    3. разделительный знак или буква: ”-” – исполнение без защиты от попадания стружки; Д–исполнение с защитой от попадания стружки;

    4. Х – число полюсов, управляемых рукояткой (8 -8 полюсов);

    5. Х – число полюсов, управляемых толкателем (0–полюса отсутствуют, 2–два полюса);

    6. Х – конструктивное исполнение приводного элемента (1-рукоятка с одним фиксируемым положением; 2–рукоятка с пятью фиксируемыми положениями);

    7. 54 – степень защиты IР54 по ГОСТ 14255 69;

    8. XXХ3 – климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150 69.
