| Номинальный рабочий ток, In | 10A |
| Номинальное рабочее напряжение, Ue | 380AC, 220DC |
| Степень защиты | IP54 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Габаритные размеры LхHхB, мм | 96x96x140 |
| Материал корпуса (оболочки) | негорючий пластик |
| Наименование изделия | переключатель крестовый |
| Номинальное рабочее напряжение, Ue | 220В DC, 380В AC |
| Степень защиты | IP54 |
| Габаритные размеры LxHxB, мм | 96х96х140 |
| Габаритные размеры, мм | 96х96х140 |
| Механическая износостойкаость, циклов ВО | 800 000 |
| Кол-во в транспортной упаковке, шт | 1 |
| Артикул производителя | ET001480 |
- надёжность, высокий запас прочности изделий
- токоведущие части из меди
- конструктив выполнен компактно, практично, надёжно
- контактная группа с содержанием серебра
- пожаробезопасность (используются только негорючие материалы, гарантия от воспламенения и распространения горения)
- экологическая безопасность (материалы, используемые при производстве не содержат веществ, опасных для здоровья и окружающей среды)
- искробезопасность (конструкция контактного модуля выполняет роль дугогасительной камеры).
Общий вид и габаритные размеры крестовых переключателей ПК12-21-801 и ПК12-21-802: 1 – приводная рукоятка; 2 – управляющая крестовина; 3 – корпус; 4 – сферический подпятник; 5 – микровыключатель.

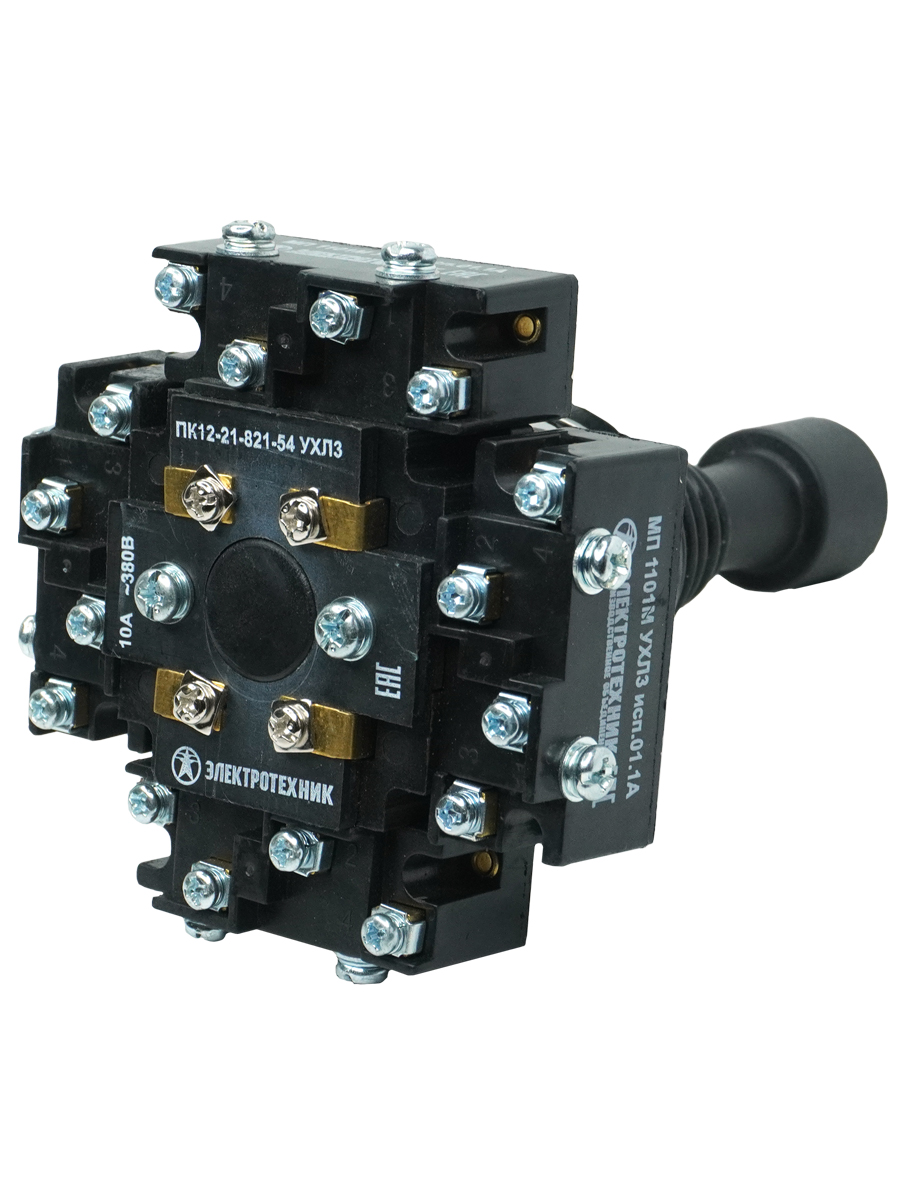

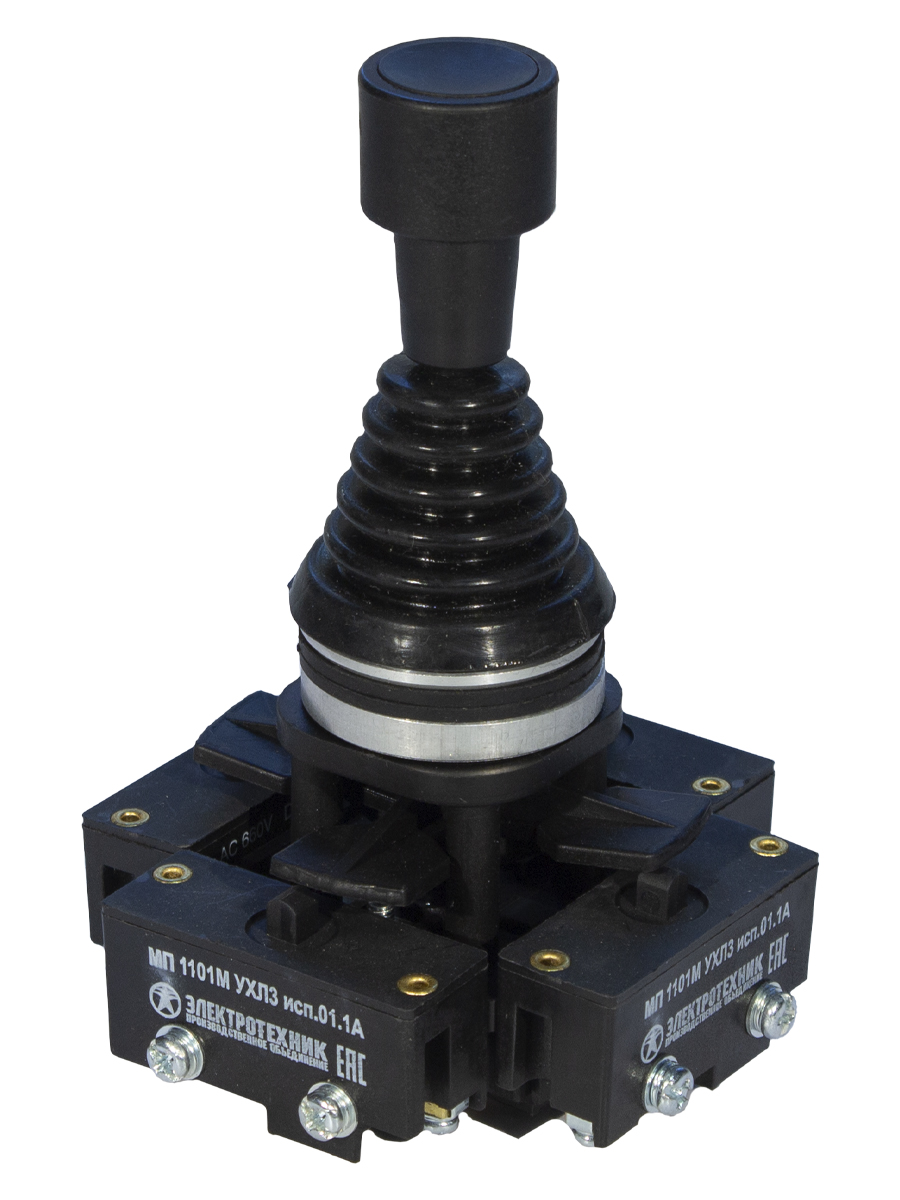

Общий вид и габаритные размеры крестовых переключателей ПК12-21-821 и ПК12-21-822: 1 – толкатель; 2 – внешний вывод
Общий вид и габаритные размеры крестовых переключателей ПК12-21Д801 и ПК12-21Д802: 1 – пластмассовый колпак
Общий вид и габаритные размеры крестовых переключателей ПК12-21Д821 и ПК12-21Д822
Электрическая схема переключателей ПК12-21-801, ПК12-21Д801, ПК12-21-802, ПК12-21Д802
Электрическая схема переключателей ПК12-21-821, ПК12-21Д821, ПК12-21-822, ПК12-21Д822
Размеры установочного отверстия в панели для установки переключателей
Размеры установочных резиновых прокладок. В качестве контактных элементов в переключателях применены микровыключатели типа МП1101
Электрическая схема включения нагрузки
|
ПК |
12 |
- |
21 |
Х |
Х |
Х |
Х |
- |
ХX |
|
XXX3 |
|
0 |
1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
0. ПК - переключатель крестовый;
1. 12 - номер серии;
2. 21 - номинальный ток: 10А;
3. разделительный знак или буква: ”-” – исполнение без защиты от попадания стружки; Д–исполнение с защитой от попадания стружки;
4. Х – число полюсов, управляемых рукояткой (8 -8 полюсов);
5. Х – число полюсов, управляемых толкателем (0–полюса отсутствуют, 2–два полюса);
6. Х – конструктивное исполнение приводного элемента (1-рукоятка с одним фиксируемым положением; 2–рукоятка с пятью фиксируемыми положениями);
7. 54 – степень защиты IР54 по ГОСТ 14255 69;
8. XXХ3 – климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150 69.
Переключатели крестовые (джойстики промышленные) серии ПК12 используются в металлообрабатывающих и деревообрабатывающих станках, а также в других устройствах, при управлении которыми необходима визуальная связь между положением рукоятки переключателя и направлением движения рабочего органа устройства.
