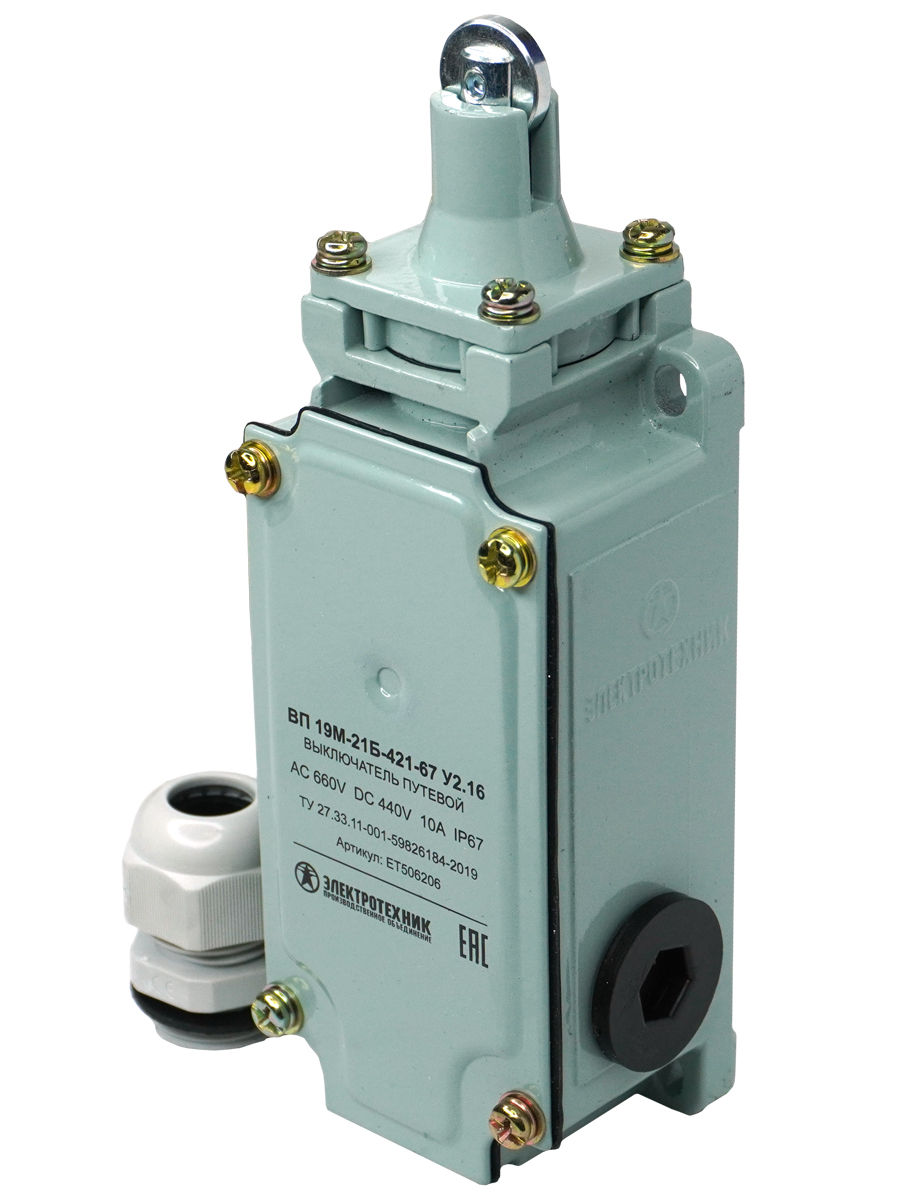

ВП 19М-21Б-421-67 У2.16, четырёхполюсный, толкатель с роликом, 2з+2р, IP67, выключатель путевой (ЭТ)

Артикул: ET506206

ВП 19М-21Б-421-67 У2.16, четырёхполюсный, толкатель с роликом, 2з+2р, IP67 (ЭТ)

Сравнить

2 199.13 Р

Цена с НДС

В избранное

В наличии много

Купить в один клик

В корзину

Основные характеристики

Артикул	ET506206
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10А
Номинальное рабочее напряжение, Ue, В	660В AC, 440В DC
Номинальное напряжение AC, Ue, В	660В
Номинальное напряжение DC, Ue, В	440В
Количество полюсов	4
Тип привода	толкатель с роликом
Тип контактов	2з+2р
Степень защиты	IP67
Климатическое исполнение и категория размещения	У2
Габаритные размеры LхHхB, мм	157х61х46

Все характеристики

Назначение и преимущества
Характеристики
Документация
Параметры упаковки

Назначение и преимущества
Назначение
Выключатели путевые серии ВП 19 предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Основное применение - коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50/60 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Благодаря многочисленным модификациям и 4-х полюсной системе контактов, выключатели используются в широком спектре.
Преимущества
- Высокая степень защиты от воздействия влаги и пыли;
- Высокая коммутационная износостойкость;
- Ударопрочный силуминовый корпус;
- Демпферный механизм привода обеспечивает надёжную работу привода;
- Регулируемый шток привода позволяет легко и точно настроить моменты срабатывания выключателя.
Документация
01 Габаритные и установочные размеры.pdf
01 Краткое руководство по эксплуатации (Ход штока 4ММ).pdf
01 Краткое руководство по эксплуатации (Ход штока 7ММ).pdf
01 Руководство по эксплуатации.pdf
01 Структура условного обозначения.pdf
01 Технические характеристики.pdf
02 Описание из каталога.pdf
03 Сертификат соответствия.pdf

Характеристики

Артикул	ET506206
Материал корпуса (оболочки)	силумин
Номинальный рабочий ток, Iе, A	10А
Номинальное рабочее напряжение, Ue, В	660В AC, 440В DC
Номинальное напряжение AC, Ue, В	660В
Номинальное напряжение DC, Ue, В	440В
Количество полюсов	4
Тип привода	толкатель с роликом
Тип контактов	2з+2р
Степень защиты	IP67
Климатическое исполнение и категория размещения	У2
Габаритные размеры LхHхB, мм	157х61х46
Кол-во в трансп. упаковке	60
Механическая износостойкость, циклов ВО	20 000 000
Коммутационная износостойкость, циклов ВО	1 000 000
Номинальное напряжение изоляции, Ui, В	660В
Тип сальника для ввода внешних проводов	MG20
Тип срабатывания	мгновенного действия (безынерционный)
Способ крепления	основанием корпуса винтами
Наименование изделия	выключатель путевой ВП19
Условия использования	Под навесом
Крутящий момент при затягивании винта, Нм	1,18
Номинальное сечение внешних проводников (одиночный), мм²	2,5
Номинальное сечение внешних проводников (двойной), мм²	1,5
Температура эксплуатации, °C	-40...+50 °С
Температура хранения, °C	-45...+50 °С
Тип изоляции контактов	Zb

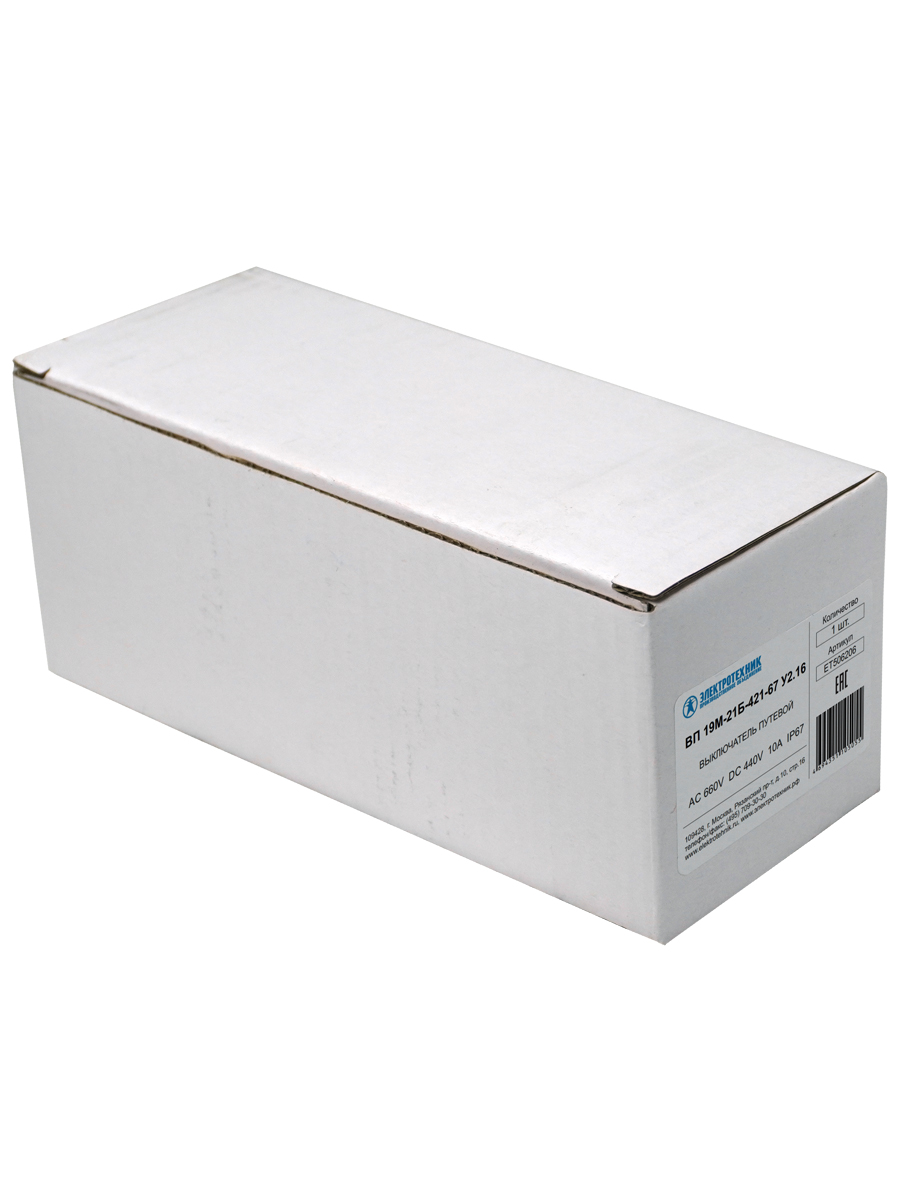

Параметры упаковки

	Индивидуальная	Групповая	Транспортная
Количество штук в упаковке	1		60
Длина, см	17		36.50
Ширина, см	6.70		36
Высота, см	5.50		35
Вес брутто, кг	0.394		24.380
Вес нетто, кг	0.359
Объем, м3	0.000626		0.045990
