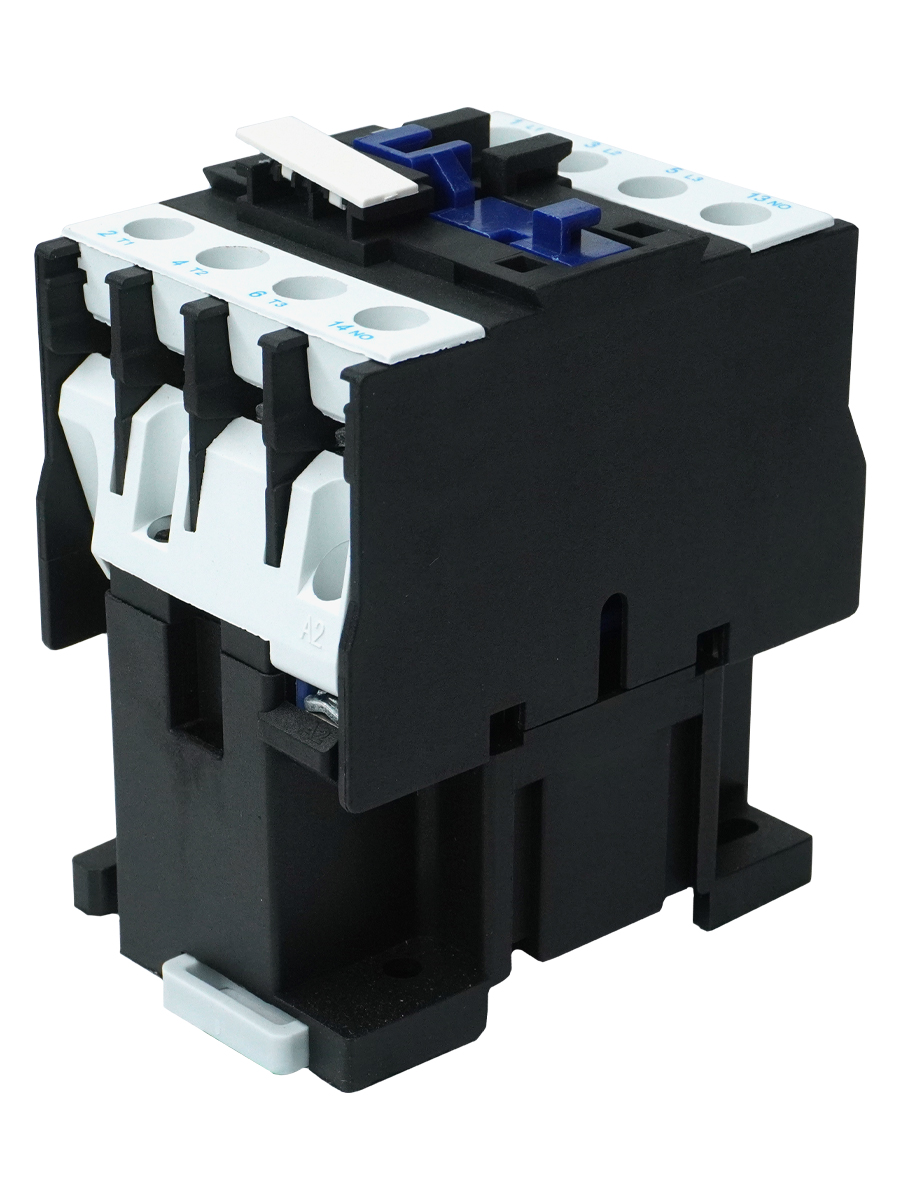

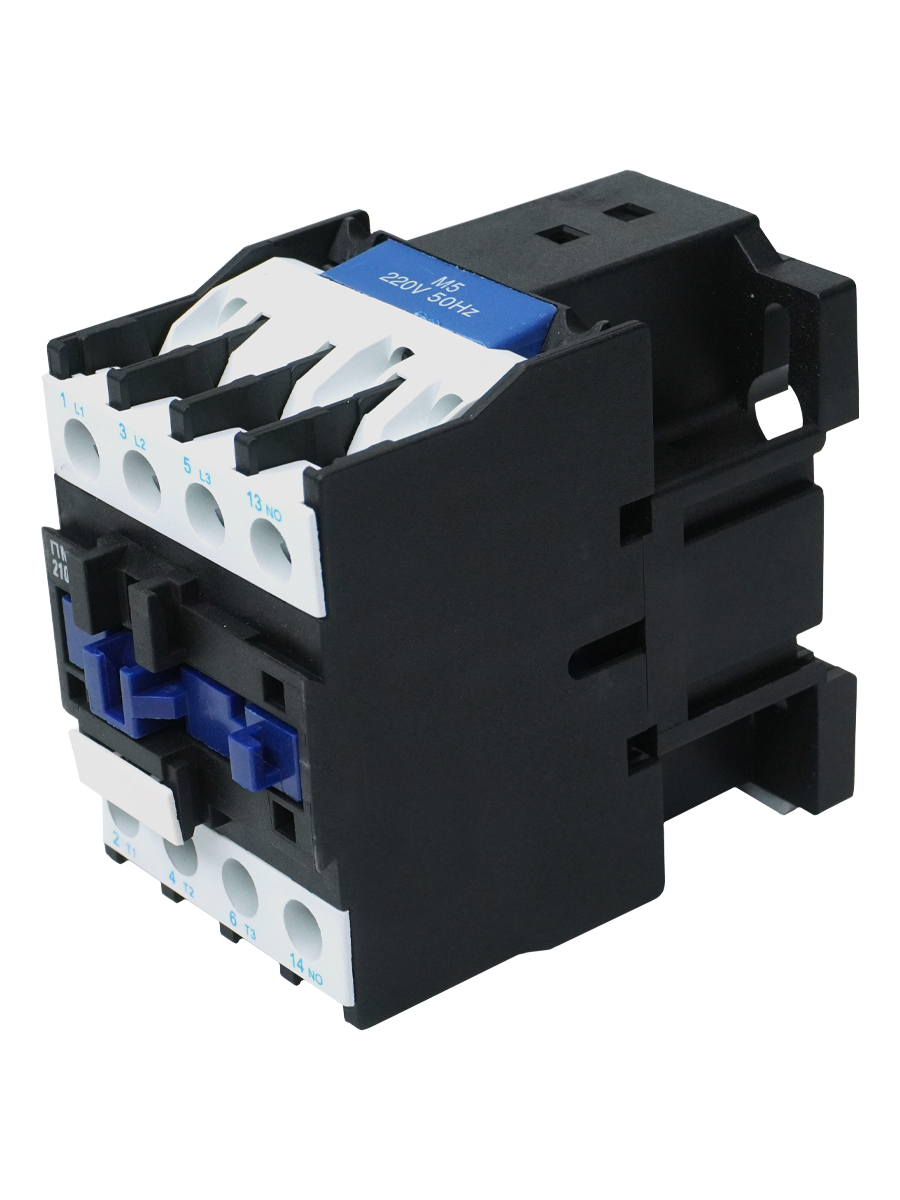

ПМЛ-2100 УХЛ4 Б, 220В/50Гц, 1з, 25А, нереверсивный, без реле, IP00, пускатель электромагнитный (ЭТ)
Вернуться к -ассортименту: » Пускатели ПМЛ 10 - 95А
Цена с НДС:
|
|
|
Скидка: 0% |
|
Цена с НДС, со скидкой: 502.67 руб. |
|
- Карточка товара
-
- Наименование изделия:
|
- пускатель электромагнитный ПМЛ-2100
|
- Номинальный рабочий ток, In:
|
- 25А
|
- Номинальное рабочее напряжение, Ue:
|
- до 660В АС
|
- Напряжение катушки управления, Uc:
|
- 220В АС
|
- Количество полюсов:
|
- 3
|
- Исполнение:
|
- нереверсивный, без реле
|
- Контактная группа:
|
- 1з (1no)
|
- Степень защиты:
|
- IP00
|
- Климатическое исполнение и категория размещения:
|
- УХЛ4
|
- Условия использования:
|
- в закрытых помещениях
|
- Коммутационная износостойкость, циклов ВО:
|
- 1 000 000
|
- Механическая износостойкость, циклов ВО:
|
- 16 000 000
|
- Габаритные размеры LхHхB, мм:
|
- 82х93х56
|
- Кол-во в транспортной упаковке, шт:
|
- 50
|
- Артикул производителя:
|
- ET509641
|
Пускатели электромагнитные малогабаритные серии ПМЛ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока 50 и 60 Гц.
ПМЛ
|
-
|
Х
|
Х
|
Х
|
Х
|
Х
|
Х
|
-
|
ХХХХ
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
7
|
1. Условное обозначение величины пускателя в зависимости от номинального тока:
1 – 10А, 16А; 2 – 25А; 3 – 40А; 4 – 63А, 80А, 95А; 5 – 125А; 6 – 160А.
2. Условное обозначение исполнения:
1 – нереверсивный пускатель без теплового реле;
2 – нереверсивный пускатель с тепловым реле;
5 – реверсивный пускатель без теплового реле с механической блокировкой для степени защиты IP00, IP20 и с электрической и механической блокировкой для степени защиты IP40, IP54;
6 – реверсивный пускатель с тепловым реле с электрической и механической блокировками;
3. Условное обозначение исполнения по степени защиты:
0 – степень защиты IP00;
1 – степень защиты IP54 без кнопок для пускателей, без теплового реле или с кнопкой для пускателей с тепловым реле;
2 – степень защиты IP54 с кнопками «ПУСК» и «СТОП»;
3 – степень защиты IP54 с кнопками «ПУСК», «СТОП» и сигнальной лампой;
4 – степень защиты IP40 без кнопок;
6 – степень защиты IP20.
4. Условное обозначение по числу и исполнению дополнительных контактов:
0 – один замыкающий контакт (для пускателей от 40А до 95А 1р+1з, 2р+2з);
1 – один размыкающий контакт, два размыкающих контактов.
5. Д – буква, обозначающая пускатели с номинальным током:
16А – для 1 величины; 32А – для 2 величины; 50А – для 3 величины; 80А – для 4 величины;
Д1 – пускатели с номинальным током 95А – для 4 величины.
6. М – буква, обозначающая исполнение пускателей с возможностью крепления на DIN-рейку или винтами на плоскости.
7. Условное обозначение климатического исполнения и категории размещения.
Пускатели электромагнитные без корпуса
Наименование |
Напр. катушки
Uc, В |
Доп. контакты |
Номинальный рабочий ток In, А |
Номинальная мощность
(AC-3) P, кВт |
Степень защиты |
Артикул |
ПМЛ-1100 УХЛ4 Б |
24 |
1з |
10 |
5,5 |
IP00 |
ET543039 |
36 |
ET543040 |
42 |
ET551478 |
110 |
ET516720 |
220 |
ET509632 |
380 |
ET511482 |
ПМЛ-1101 УХЛ4 Б |
24 |
1р |
ET561893 |
220 |
ET509635 |
380 |
ET511483 |
ПМЛ-1160М УХЛ4 Б |
24 |
1з |
IP20 |
ET543041 |
36 |
ET543043 |
42 |
ET551479 |
220 |
ET508594 |
380 |
ET511485 |
ПМЛ-1161М УХЛ4 Б |
220 |
1р |
ET508596 |
380 |
ET511487 |
ПМЛ-1160ДМ УХЛ4 Б |
24 |
1з |
16 |
7,5 |
ET004238 |
220 |
ET508598 |
380 |
ET511484 |
ПМЛ-1161ДМ УХЛ4 Б |
220 |
1р |
ET508600 |
380 |
ET511486 |
ПМЛ-1501 УХЛ4 Б реверсивный |
220 |
2р |
10 |
5,5 |
IP00 |
ET515394 |
380 |
ET515395 |
ПМЛ-1561М УХЛ4 Б реверсивный |
220 |
2р |
10 |
IP20 |
ET515396 |
380 |
ET515397 |
ПМЛ-1561ДМ УХЛ4 Б реверсивный |
220 |
2р |
16 |
7,5 |
IP20 |
ET547027 |
380 |
ET247028 |
ПМЛ-2100 УХЛ4 Б |
24 |
1з |
25 |
11 |
IP00 |
ET551480 |
36 |
ET551481 |
42 |
ET551482 |
110 |
ET516719 |
220 |
ET509641 |
380 |
ET511488 |
ПМЛ-2101 УХЛ4 Б |
220 |
1р |
ET509642 |
380 |
ET511489 |
ПМЛ-2160М УХЛ4 Б |
24 |
1з |
IP20 |
ET551483 |
36 |
ET551484 |
42 |
ET551485 |
220 |
ET508602 |
380 |
ET511490 |
ПМЛ-2161М УХЛ4 Б |
110 |
1р |
ET003758 |
220 |
ET508604 |
380 |
ET511491 |
ПМЛ-2160ДМ УХЛ4 Б |
220 |
1з |
32 |
15 |
ET511526 |
380 |
ET511527 |
ПМЛ-2161ДМ УХЛ4 Б |
220 |
1р |
ET511528 |
380 |
ET511529 |
ПМЛ-2501 УХЛ4 Б реверсивный |
220 |
2р |
25 |
11 |
IP00 |
ET515400 |
380 |
ET515401 |
ПМЛ-2561М УХЛ4 Б реверсивный |
110 |
2р |
IP20 |
ET561454 |
220 |
ET515402 |
380 |
ET515403 |
ПМЛ-3100 УХЛ4 Б |
110 |
1р+1з |
40 |
18,5 |
IP00 |
ET516721 |
220 |
ET509645 |
380 |
ET511492 |
ПМЛ-3160М УХЛ4 Б |
220 |
1р+1з |
IP20 |
ET508610 |
380 |
ET511493 |
ПМЛ-3160ДМ УХЛ4 Б |
220 |
1р+1з |
50 |
22 |
ET511511 |
380 |
ET511512 |
ПМЛ-3500 УХЛ4 Б реверсивный |
220 |
2р+2з |
40 |
18,5 |
IP00 |
ET515407 |
380 |
ET515408 |
ПМЛ-3560М УХЛ4 Б реверсивный |
220 |
2р+2з |
IP20 |
ET515409 |
380 |
ET515410 |
ПМЛ-4100 УХЛ4 Б |
110 |
1р+1з |
63 |
30 |
IP00 |
ET002560 |
220 |
ET509649 |
380 |
ET511494 |
ПМЛ-4160М УХЛ4 Б |
220 |
1р+1з |
IP20 |
ET509650 |
380 |
ET511497 |
ПМЛ-4160ДМ УХЛ4 Б |
220 |
1р+1з |
80 |
37 |
ET511474 |
380 |
ET511496 |
ПМЛ-4160Д1М УХЛ4 Б |
220 |
1р+1з |
95 |
45 |
ET511499 |
380 |
ET511500 |
ПМЛ-4500 УХЛ4 Б реверсивный |
220 |
2р+2з |
63 |
30 |
IP00 |
ET515411 |
380 |
ET515412 |
ПМЛ-4560М УХЛ4 Б реверсивный |
220 |
2р+2з |
IP20 |
ET515413 |
380 |
ET515414 |
ПМЛ-4560ДМ УХЛ4 Б реверсивный |
220 |
2р+2з |
80 |
37 |
ET547106 |
380 |
ET547107 |
ПМЛ-4560Д1М УХЛ4 Б реверсивный |
220 |
2р+2з |
95 |
45 |
ET547108 |
380 |
ET547109 |
